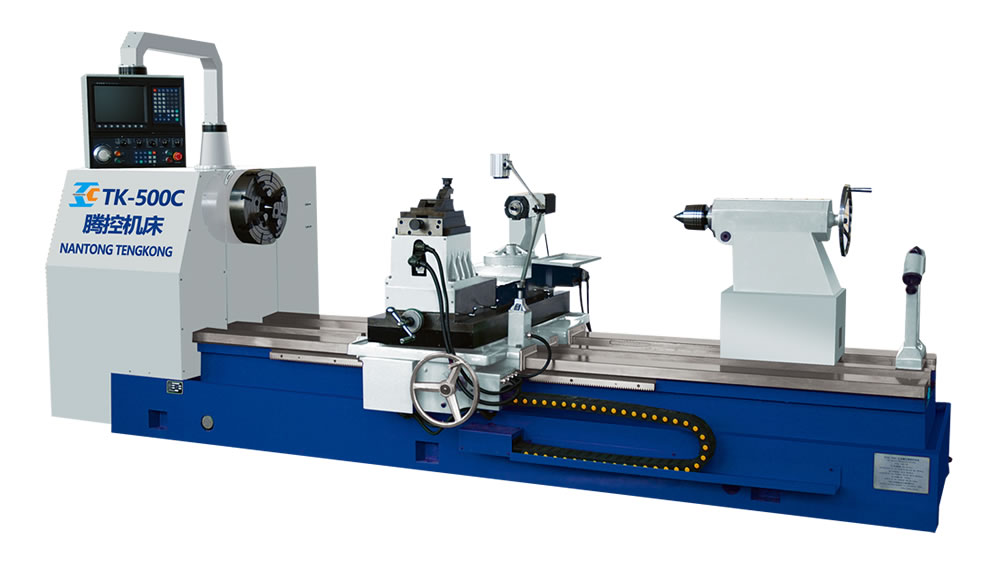

产品概述：
数控轧辊月牙槽机床具有自动化程度高、加工精度高、切削效率高、操作安全可靠等优点，机床满足铣槽、跳槽、刻字在一次装夹中完成，不需要二次装夹轧辊。机床床身为三平行导轨重型轧辊加工机床结构,床身宽度须达910mm,床鞍宽度达810mm，保证机床整体足够的刚度和抗振性能，以适合铣削高硬度的碳化钨辊环和高速钢轧辊。
技术参数：
|
加工轧辊最大直径 |
500mm |
|
最小直径 |
50mm |
|
加工轧辊最大长度 |
2500mm |
|
加工辊面最大长度 |
1800mm |
|
加工月牙槽规格 |
Φ6~Φ50 |
|
加工月牙槽β角度 |
任意 |
|
加工月牙槽跳槽 |
任意 |
|
横向移动速度（X轴） |
0~6000mm/min |
|
工件旋转速度（Y轴） |
0~30rpm |
|
摆动头旋转速度（Z轴） |
0~50rpm |
|
飞刀铣削速度（A轴） |
0~600rpm |
|
铣头电机功率额定转速 |
1.5Kw 2500rpm |
|
冷却泵电机 |
AB25-90W |
|
控制系统 |
西门子808D |
|
伺服电机额定功率 |
X轴 1.5kw |
|
Y轴 2.5kw |
|
|
Z轴 1.5kw |
|
|
A轴 3.0kw |
|
|
最小编程量 |
0.001 |
|
纵向磁栅尺有效测量长度 |
2000mm |
|
光栅精度 |
0.005mm |
|
卡盘形式 |
四爪 |
|
卡盘直径 |
400mm |
|
机床工作电源 |
380V，50HZ；15KVA |
|
外形尺寸 |
4500×1700×2000mm |
|
机床净量 |
6.0T |

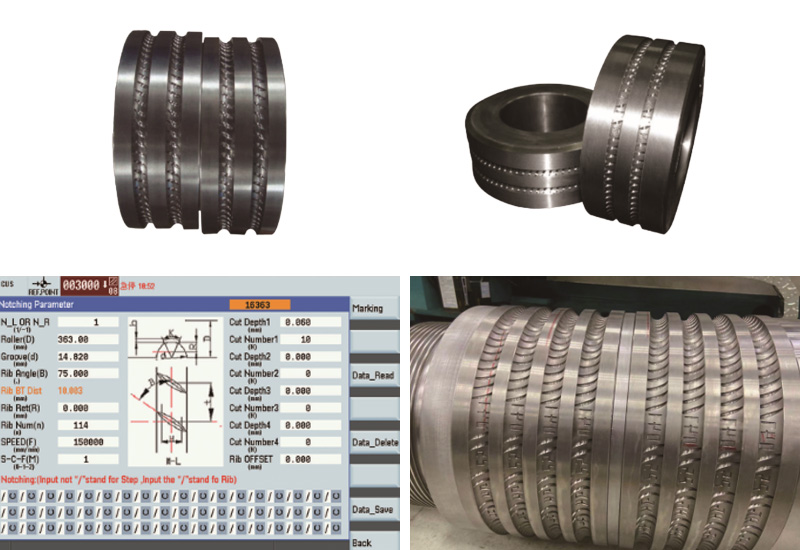

加工实例：
